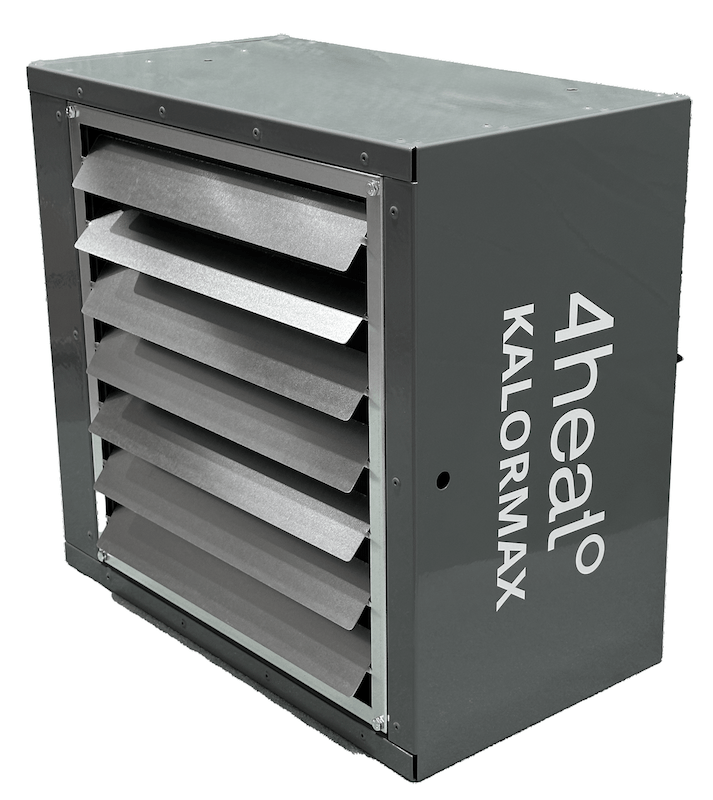

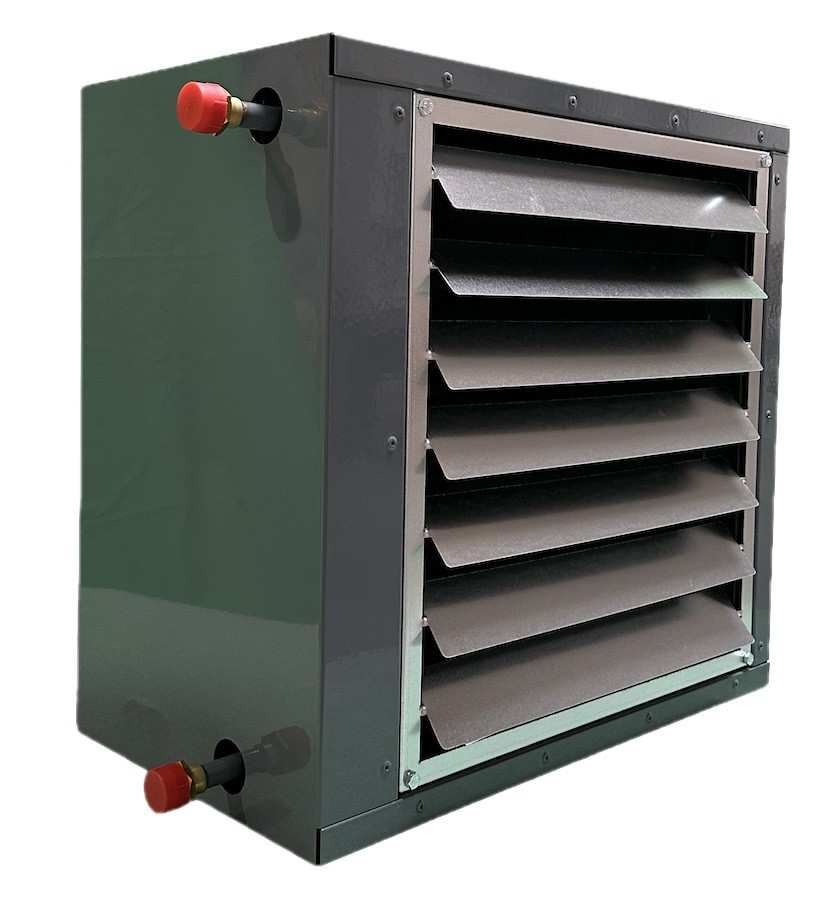

Teplovodní jednotky kalorifer KA řady Kalormax® jsou špičkové teplovodní ohřívače vzduchu (typu Sahara). Jednotky kalorifer KA jsou osazeny tepelným výměníkem nové generace, který byl speciálně vyvinut a zkonstruován přímo pro vytápění průmyslového prostředí. Kalorifery se vyrábějí ve třech velikostech s jednořadými až čtyřřadými výměníky. Jednotky kalorifer (typu Sahara) jsou osazeny nízkoenergetickými axiálními ventilátory, popřípadě jako projektové řešení osazeny radiálním ventilátorem. Jednotky jsou určeny pro nástěnnou nebo podstropní montáž se závěsem na ocelových lankách.

Nabízíme výkonovou řadu jednotek Kalormax® kalorifer KA cca od 5 kW do 80 kW (s průtokem vzduchu od 1500 do cca 8500 m3/h). Vyšší výkonové řady řešíme pro zákazníka na míru. V sestavě se směšovací komorou mohou sloužit pro výměnu vzduchu a přívod větracího vzduchu. Tato řešení se provádí jak v provedení horizontálním, tak i podstropním vertikálním.



Opláštění jednotky je provedeno z ocelového pozinkovaného plechu o síle 1 mm. Standartní barevné provedení je tmavě šedá BlueGray RAL 7031, dodáváme další atypické provedení za příplatek. Díky použití komplexně lakovaných plechů již ve fázi polotovaru je dosažena vysoká ochrana kaloriferu proti korozi.



Jednotky kalorifer jsou určeny pro prostředí chráněné proti povětrnostním vlivům s klasifikací klimatických podmínek třídy 3K5, bez kondenzace, námrazy, tvorby ledu a bez vody i z jiných zdrojů než z deště dle EN 60 721-3-3 zm.A2., s rozsahem teplot 0°C až +40°C a prostory BNV. Maximální teplota vody na vstupu do ohřívače je 100°C a maximální tlak je 1,4 MPa. Krytí jednotky IP44. Ve standardním provedení jsou jednotky osazeny vysekávanou pozinkovnou žaluzií s možností nastavení výdechu vzduchu natočením listu lamely krutem. Jednotka musí být instalována v souladu s platnými normami a předpisy.



Vhodným doplněním je kondenzační plynový kotel Aquakond.

výhody Kalorifer Kalormax KA
  • Široká škála typu teplosměnných výměníků
  • Záruka v délce 60 měsíců
  • Vysoký výkon pro rychlý ohřev vzduchu od 5 do 120 kW
  • Vysoká kvalita daná špičkovými materiály a nízkoenergetickými ventilátory
  • Různé verze podle prostředí
  • Široká škála příslušenství
  • Sekundární žaluzie
  • Nízká hlučnost
zobrazit všechny výhody >>
dokumenty a soubory ke stažení
Certifikát: Certifikát Kalorifer Kalormax
Manuály: Manuál Kalormax KA
Výkresy: Výkres Kalorifer Kalormax
Model KA 10 KA 15 KA 20
Topný výkon [kW] 10 15 20
Průtok vzduchu [m3/h] 1480 2400 2400
Teplota vstup. vzduchu [°C] 20 20 20
Teplota výstup. Vzduchu [°C] 45 42 49
Dosah proudu vzduchu [m] 9 11,5 13
Průměr připojení vody 3/4″ 3/4″ 3/4″
Průměr ventilátoru [mm] 300 350 400
Elektrický příkon [W] 79 174 219
Elektrické připojení 230V/50Hz
Max teplota/tlak vody [°C/MPa] 130/1,6
Hlučnost* dB 56 60 60



Model KA 26 KA 37 KA 45
Topný výkon [kW] 26 37 45
Průtok vzduchu [m3/h] 3300 3700 4300
Teplota vstup. vzduchu [°C] 20 20 20
Teplota výstup. vzduchu [°C] 44,9 50 52
Dosah proudu vzduchu [m] 15,2 16 17,3
Průměr připojení vody 3/4″ 1″ 1″
Průměr ventilátoru [mm] 400 450 450
Elektrický příkon [W] 300 340 340
Elektrické připojení 230V/50Hz
Max teplota/tlak vody [°C/MPa] 130/1,6
Hlučnost* dB 61 58 61



Model KA 56 KA 74 KA 87
Topný výkon [kW] 56 74 87
Průtok vzduchu [m3/h] 5600 7120 6700
Teplota vstup. vzduchu [°C] 20 20 20
Teplota výstup. Vzduchu [°C]
Dosah proudu vzduchu [m] 18,2 20,4 19
Průměr připojení vody 1″ 1 1/4″ 1 1/4″
Průměr ventilátoru [mm] 500 500 500
Elektrický příkon [W] 380 600 730
Elektrické připojení 230V/50Hz
Max teplota/tlak vody [°C/MPa] 130/1,6
Hlučnost* dB 65 66 65

* Údaj o hlučnosti uvedený v tabulce je hladina akustického tlaku dB(A) nezatížené jednotky v prostoru s průměrnými referenčními vlastnostmi a 6 m odstupu od jednotky.



Regulace výkonu teplovodní jednotky Kalormax®

  • Škrcením – termostatický ventil TV1-1/1. Ventil plynule reguluje přívod teplé vody do vytápěcí jednotky v závislosti na teplotě vzduchu vyfukovaného z vytápěcí jednotky. Pro každou vytápěcí jednotku je nutné použít jeden ventil.
  • Rozdělováním otevřeno/zavřeno – třícestný zónový ventil se servopohonem a kanálovým nebo prostorovým termostatem. Ventil přepíná přívod teplé vody do vytápěcí jednotky a zpět ke zdroji tepla v závislosti na teplotě vzduchu vyfukovaného z vytápěcí jednotky nebo teplotě v místnosti. Pro každou vytápěcí jednotku je nutné použít jeden ventil.
  • Směšováním – směšovací uzel, s ovladačem směšovacího uzlu a kanálovým nebo prostorovým čidlem. Směšovací armatura plynule reguluje poměr přívodní a vratné topné vody proudící do vytápěcí jednotky v závislosti na teplotě vzduchu vyfukovaného z vytápěcí jednotky a nebo teplotě v místnosti. Jeden směšovací uzel lze využít pro více vytápěcích jednotek, pokud mají shodnou velikost a jsou zapojeny paralelně
  • Široká škála typu teplosměnných výměníků
  • Záruka v délce 60 měsíců
  • Vysoký výkon pro rychlý ohřev vzduchu od 5 do 120 kW
  • Vysoká kvalita daná špičkovými materiály a nízkoenergetickými ventilátory
  • Různé verze podle prostředí
  • Široká škála příslušenství
  • Sekundární žaluzie
  • Nízká hlučnost

Regulátor otáček HBRW

detail produktu

Průmyslový a bezpečnostní termostat IP54

detail produktu

Bluepoint BPT401

detail produktu

Podpěry, konzole a zavěšení

detail produktu

Směšovací komory

detail produktu

Vytápění myčky – agresivní prostředí vůči běžným materiálům – AQUAKOND a KALORMAX Protect

detail reference

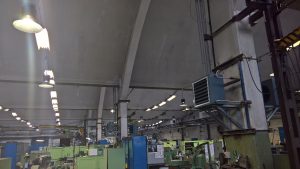

LOM Praha, opravna letecké techniky – kalorifery Kalormax

detail reference

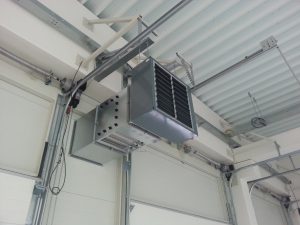

Autoservis Dacia a.s. Žilina – kalorifery Kalormax

detail reference

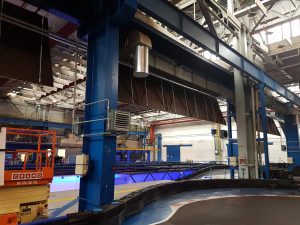

Motokáry Praha – Kalorifery Kalormax s destratifikátory
