Kondenzační plynový výměník PCH představuje inovativní řešení pro vzduchotechnické systémy, které hledají efektivní a ekologické možnosti. S výkonnostním rozsahem od 5 kW do 400 kW, tento výměník nabízí nejen účinnost až 109 %, ale také nízké emise NOx, čímž splňuje nejpřísnější emisní normy a řadí se tak do emisní třídy 5 (<30 ppm, CO = 0). Samozřejmostí je EkoDesign.
Jeho chytrá modulační karta s funkcí autodiagnostiky zajišťuje hladký a bezpečný chod, zatímco pokročilé 3D profilování zvyšuje teplosměnnou plochu pro maximální účinnost. Díky použití nerezové oceli s příměsí titanu (AISI 441) v spalovací komoře je zaručena dlouhá životnost a kvalita. Nová generace PCH modulů přináší vysoké krytí IPX5D.
Zvolení našeho kondenzačního plynového výměníku PCH přináší několik výhod. Díky moderním technologiím dosahuje výjimečnou účinnost, což vede k úsporám až 50 % na spotřebě plynu. Nízké emise a vysoká účinnost spalování jsou šetrné k životnímu prostředí a snižují dopady na skleníkový efekt. Inovace, jako je před směšování plynu se vzduchem, modulace a profilované tepelné lamely výměníku, zvyšují tepelný přenos. Bezpečnostní prvky a integrovaná bezpečnostní zařízení zajišťují bezproblémový provoz.
Jaké jsou další přednosti našeho modulu? Elektronika je nově zapouzdřená v odolném pouzdru. Tam najdeme také inteligentní modulační kartu s mikroprocesorem a funkcí autodiagnostiky, která ukazuje stavy na LCD displeji. Nastavení, správa a případný servis je pro technika jednoduché.

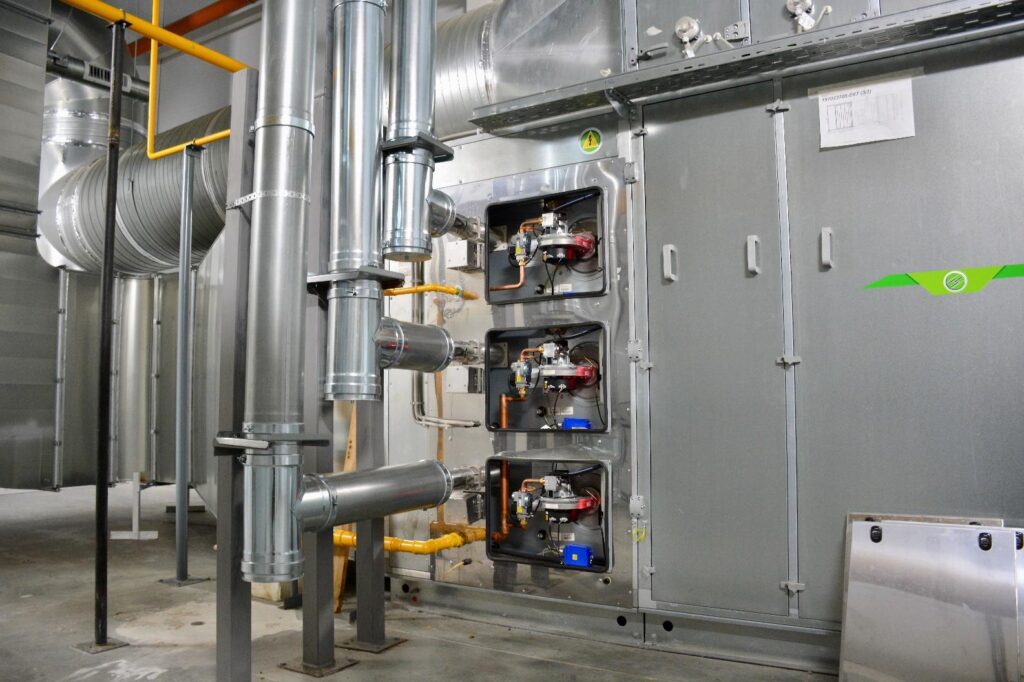

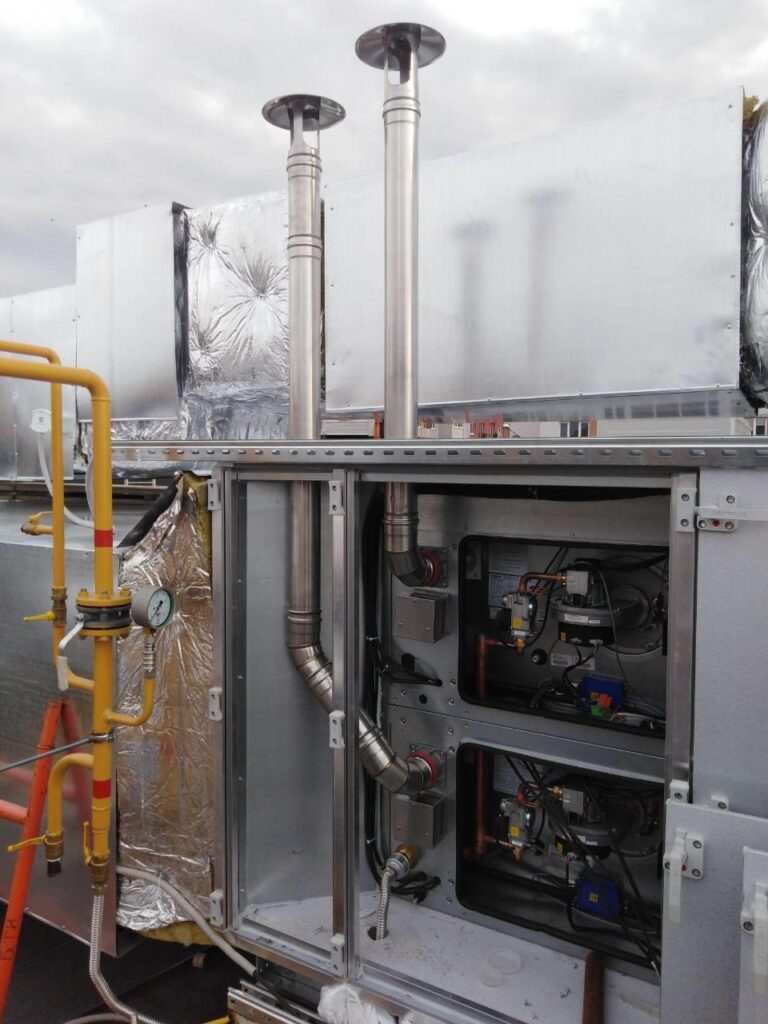

Výměník je navíc ideální pro vestavbu do vzduchotechnických a střešních jednotek, umožňuje modulové zapojení pro dosažení vyšších výkonů a je vybaven uživatelsky přívětivým multifunkčním LCD displejem pro jednoduché ovládání a diagnostiku. Jeho výroba v továrně Apen Group využívá nejnovější technologie, včetně robotického svařování a ohraňovacích lisů, což zaručuje nejvyšší kvalitu výrobku.
Pro další informace o kondenzačním plynovém výměníku a možnostech jeho instalace nás neváhejte kontaktovat. Objevte, jak tento výměník může zlepšit výkon vašeho vzduchotechnického systému a přinést vám značné úspory.
| Certifikát: | Kondenzační plynový výměník PCH |
| Manuály: | Manuál plynový výměník PCH |
| Katalogy: | Katalog plynových výměníků pro VZT - anglicky |
| Výkresy: | Výkresy DXF plynové výměníky PCH |
| Manuál G26800: | Manuál PCH - generace s deskou G26800 |
| Manuál G16800: | Manuál PCH - generace s deskou G16800 |
| Produktový list: | Produktový list výměníku PCH |
Jste výrobce vzduchotechniky? Ozvěte se nám!
Dodáváme českým i zahraničním výrobcům VZT
PCH jednotlivé moduly (A systém)
| Model | PCH020 | PCH034 | PCH045 | PCH065 | PCH080 | PCH105 |
| Tepelný příkon hořáku (Hi) [kW] | 4,75 – 19,00 | 7,60 – 34,85 | 8,50 – 42,00 | 12,40 – 65,00 | 16,40 – 82,00 | 21,00 – 100,00 |
| Jmenovitý tepelný výkon [Pmin, Prated] [kW] | 4,97 – 18,18 | 8,13 – 33,56 | 8,97 – 40,45 | 13,40 – 62,93 | 17,77 – 80,03 | 22,77 – 97,15 |
| Účinnost Hi (N.C.V.) [ƞpl, ƞnom] [%] | 104,63 – 95,68 | 106,97 – 96,30 | 105,50 – 96,30 | 108,06 – 96,82 | 108,35 – 97,60 | 108,40 – 97,15 |
| Účinnost Hs (G.C.V.) [ƞpl, ƞnom] [%] | 94,26 – 86,20 | 96,37 – 86,76 | 95,07 – 86,76 | 97,36 – 87,22 | 97,62 – 87,93 | 97,68 – 87,52 |
| Max. kondenzace [l/h] | 0,4 | 0,9 | 1,1 | 2,1 | 3,3 | 2,7 |
| Třída NOx | 5 | 5 | 5 | 5 | 5 | 5 |
| Napájecí napětí [V] | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz |
| Jmenovitý elektrický příkon [kW] | 0,011 – 0,045 | 0,011 – 0,074 | 0,014 – 0,060 | 0,015 – 0,097 | 0,020 – 0,123 | 0,020 – 0,130 |
| Stupeň krytí [IP] | IP X5D | IP X5D | IP X5D | IP X5D | IP X5D | IP X5D |
| Průměr sání/výfuku [mm] | 80 / 80 | 80 / 80 | 80 / 80 | 80 / 80 | 80 / 80 | 80 / 80 |
| Čistá hmotnost [kg] | 47 | 56 | 63 | 75 | 99 | 107 |
| Maximální průtok vzduchu [m3/h] | Viz diagram | Viz diagram | Viz diagram | Viz diagram | Viz diagram | Viz diagram |
| Tlaková ztráta výměníku [Pa] | Viz diagram | Viz diagram | Viz diagram | Viz diagram | Viz diagram | Viz diagram |
PCH horizontálně kombinované moduly (B systém)
| Model | PCH130 | PCH160 | PCH210 | PCH320 | PCH420 |
| Tepelný příkon hořáku (Hi) [kW] | 12,40 – 130,00 | 16,40 – 164,00 | 21,00 – 200,00 | 21,00 – 300,00 | 21,00 – 400,00 |
| Jmenovitý tepelný výkon [Pmin, Prated] [kW] | 13,40 – 125,86 | 17,77 – 160,06 | 22,77 – 194,30 | 22,77 – 291,45 | 22,77 – 388,60 |
| Účinnost Hi (N.C.V.) [ƞpl, ƞnom] [%] | 108,06 – 96,82 | 108,35 – 97,60 | 108,40 – 97,15 | 108,40 – 97,15 | 108,40 – 97,15 |
| Účinnost Hs (G.C.V.) [ƞpl, ƞnom] [%] | 97,36 – 87,22 | 97,62 – 87,93 | 97,68 – 87,52 | 97,68 – 87,52 | 97,68 – 87,52 |
| Max. kondenzace [l/h] | 4,2 | 6,6 | 5,4 | 8,1 | 10,8 |
| Třída NOx | 5 | 5 | 5 | 5 | 5 |
| Napájecí napětí [V] | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz |
| Jmenovitý elektrický příkon [kW] | 0,015 – 0,194 | 0,020 – 0,246 | 0,020 – 0,260 | 0,020 – 0,390 | 0,020 – 0,520 |
| Stupeň krytí [IP] | IP X5D | IP X5D | IP X5D | IP X5D | IP X5D |
| Průměr sání/výfuku [mm] | 2x 80 / 80 | 2x 80 / 80 | 2x 80 / 80 | 3x 80 / 80 | 4x 80 / 80 |
| Čistá hmotnost [kg] | 177 | 230 | 378 | 253 | 510 |
| Maximální průtok vzduchu [m3/h] | Viz diagram | Viz diagram | Viz diagram | Viz diagram | Viz diagram |
| Tlaková ztráta výměníku [Pa] | Viz diagram | Viz diagram | Viz diagram | Viz diagram | Viz diagram |
PCH vertikálně kombinované moduly (C systém)
| Model | PCH132 | PCH162 | PCH212 |
| Tepelný příkon hořáku (Hi) [kW] | 12,40 – 130,00 | 16,40 – 164,00 | 21,00 – 200,00 |
| Jmenovitý tepelný výkon [Pmin, Prated] [kW] | 13,40 – 125,86 | 17,77 – 160,06 | 22,77 – 194,30 |
| Účinnost Hi (N.C.V.) [ƞpl, ƞnom] [%] | 108,06 – 96,82 | 108,35 – 97,60 | 108,40 – 97,15 |
| Účinnost Hs (G.C.V.) [ƞpl, ƞnom] [%] | 97,36 – 87,22 | 97,62 – 87,93 | 97,68 – 87,52 |
| Max. kondenzace [l/h] | 4,2 | 5,4 | 6,6 |
| Třída NOx | 5 | 5 | 5 |
| Napájecí napětí [V] | 230 Vac – 50 Hz | 230 Vac – 50 Hz | 230 Vac – 50 Hz |
| Jmenovitý elektrický příkon [kW] | 0,015 – 0,194 | 0,020 – 0,246 | 0,020 – 0,260 |
| Stupeň krytí [IP] | IP X5D | IP X5D | IP X5D |
| Průměr sání/výfuku [mm] | 2x 80 / 80 | 2x 80 / 80 | 2x 80 / 80 |
| Čistá hmotnost [kg] | 163 | 211 | 230 |
| Maximální průtok vzduchu [m3/h] | Viz diagram | Viz diagram | Viz diagram |
| Tlaková ztráta výměníku [Pa] | Viz diagram | Viz diagram | Viz diagram |
