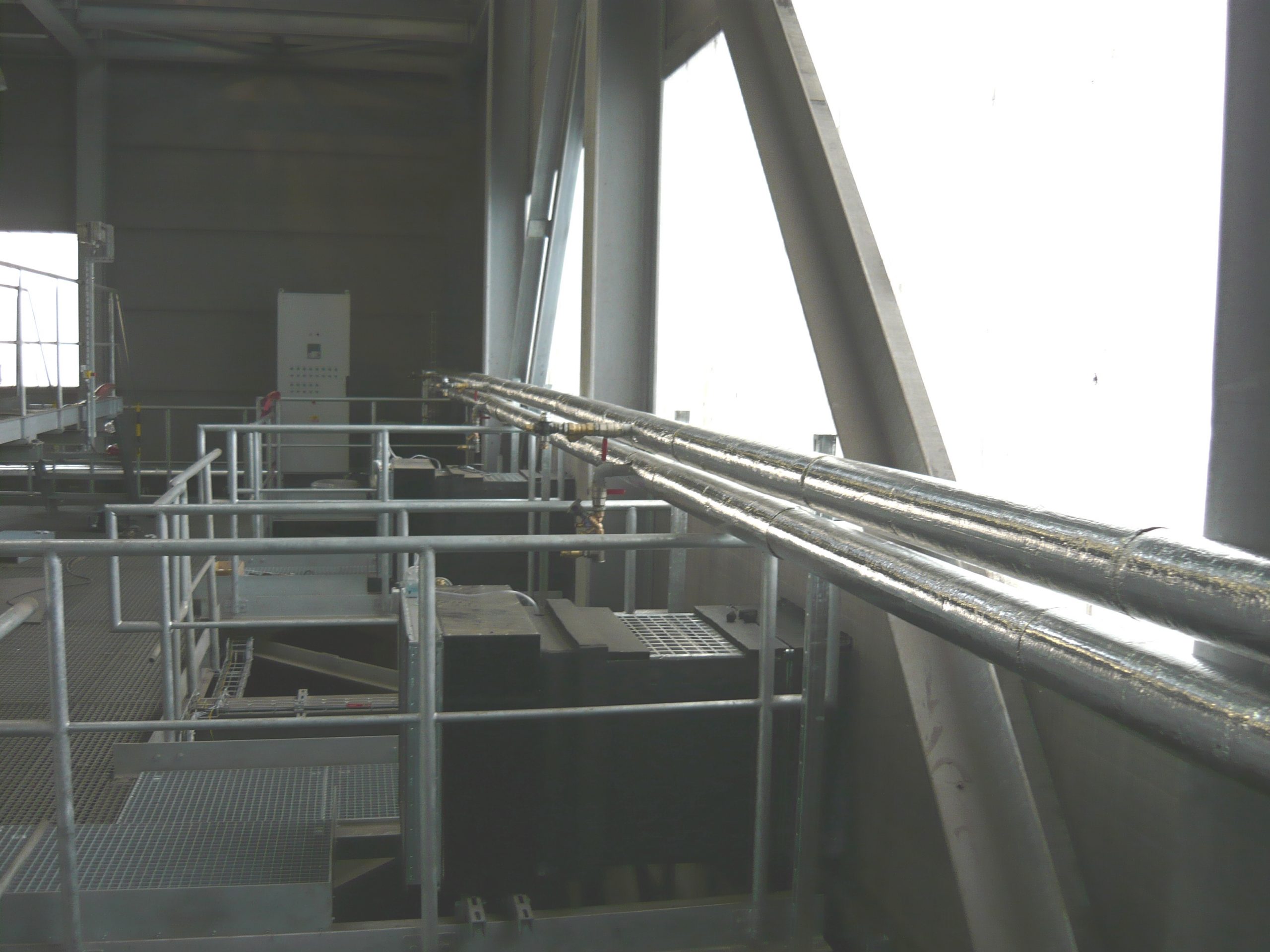

Elektrárna Mělník energetická společnost ČEZ vyrábí v Mělníku 1.050 MW elektřiny a dodává teplo. Součástí výroby elektřiny a tepla je ekologické využití separovaného popílku pro výrobu tvárnic YTONG.   Zadání Hala pro separaci popílku o objemu 28.000 m³ má v době topné sezóny teplotu prostředí až 45°C a vlhkost 80-85%. Stávající rekuperační jednotka byla přetížená a investor chtěl nalézt rychlé, precizní odvětrání haly a snížení vlhkosti v hale. Řešení komplikovala výška haly 40 m, zaplnění haly ve výšce a ploše technologií. Vysoká teplota a vlhkost negativně působily na technologii v hale a zhoršovali pracovní prostředí. V hale je umístěno několik otevřených separačních nádrží s odparovanou volnou hladinou a o ploše 500 m² a teplotě kalů +40°C.   Řešení a postup prací V první fázi jsme vypracovali počítačovou animaci nejvhodnějšího způsobu větrání haly. Následovalo ekonomické posouzení všech variant a zpracování finální studie. Na základě studií si investor vybral proudové provětrávání haly sestavou větracích jednotek Kalorifer^® s ochranou proti vzniku rosného bodu. Jednotky jsme zkombinovali s odolnými odsávacími ventilátory STORM pod střechou haly. Na základě počítačové simulace jsme spočítali a navrhli odvětrací model, s rozmístěním jednotlivých zařízení. Finálním řešením je kombinace větracích a odsávacích VZT jednotek Kalorifer^® s odolností proti vlhkosti do 95%, teplotě vzduchu do 50°C, krytím IP43 a zabezpečení proti namrzání venkovních částí a průběžných částí z venkovního do vnitřního prostředí – zabezpečení proti vzniku rosného bodu. Jednotky jsme dodali ve výkonném provedení celo měděném výměníku.   Regulace Navržená regulace sleduje soustavou čidel vlhkost, teplotu a stav prostředí v hale, na základě těchto informací spouští větrací sestavu Kalorifer^® s řízeným ohřevem eliminujícím vznik rosného bodu. Navržený systém průběžně spíná jednotlivé Kalorifery^® a odtahové vzduchotechnické jednotky STORM. Veškerá regulace je postavena na systému centrální regulace Kalor-K a umístěna v centrálním sdruženém rozvaděči. Ve výsledku jsme schopni s přesností + – 0,5°C; + – 1Rh zajistit požadovanou maximální vlhkost do 70% a teplotu vzduchu do 30°C. Řídíme nejen požadovanou teplotu a vlhkost, ale i střídání strojů, signalizaci poruch a dálkové nastavení parametrů zařízení, včetně archivace dat a udržování mírného přetlaku v hale. Zabezpečili jsme špičkovou studii zahrnující počítačovou simulaci proudění vzduchu, výpočet potřebného větrání a vytápění, analýzu rizikových míst se vznikem rosného bodu, projektovou dokumentaci, harmonogram prací, montáž a dozor na stavbě. Pracovníci ČEZ Mělník nás vyhodnotili jako nejlepšího dodavatele roku.

Parametry instalace:

• Celkový instalovaný výkon: 20.000 m³/h
• Vytápěný prostor: 22.60 m²

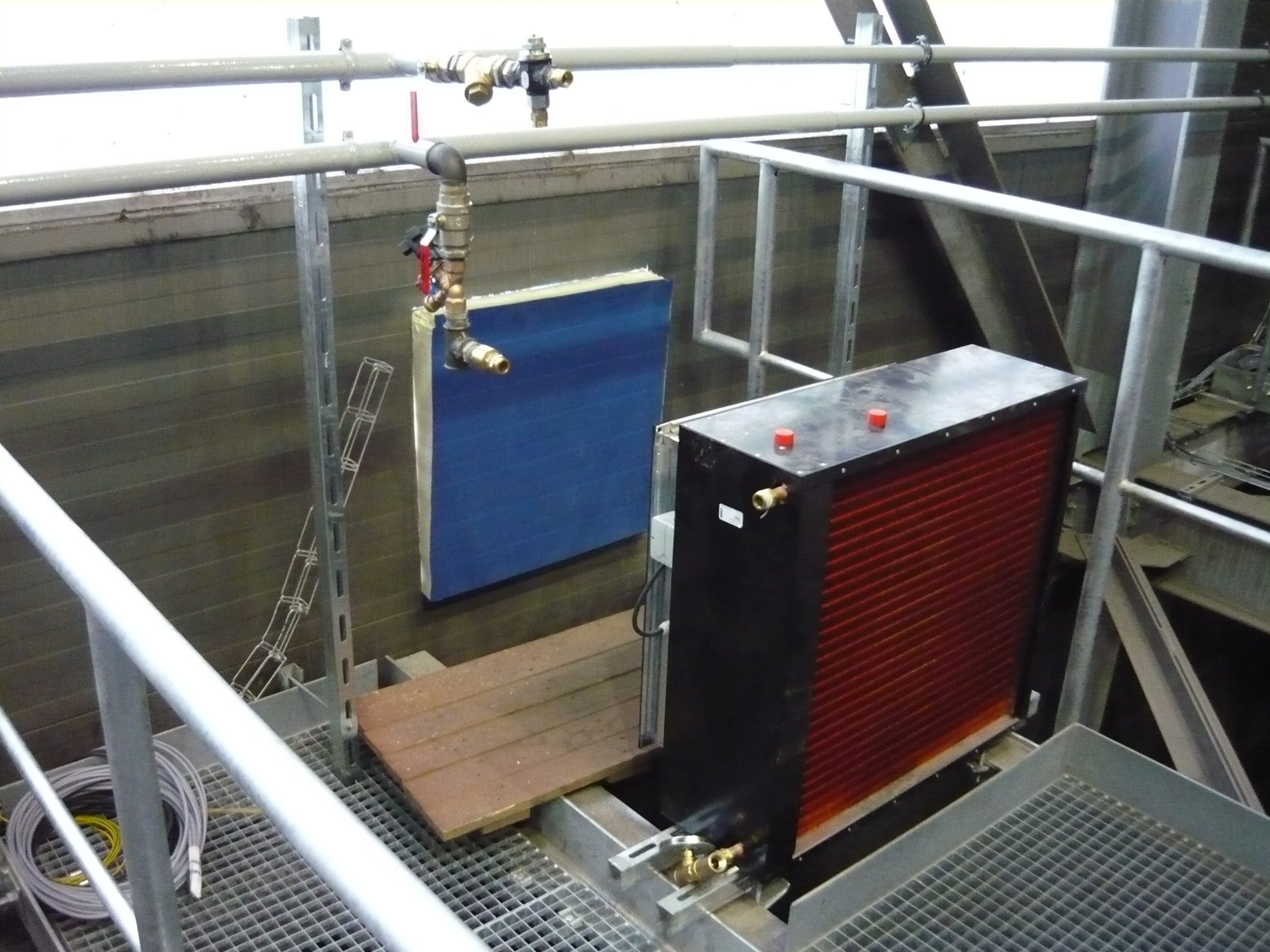

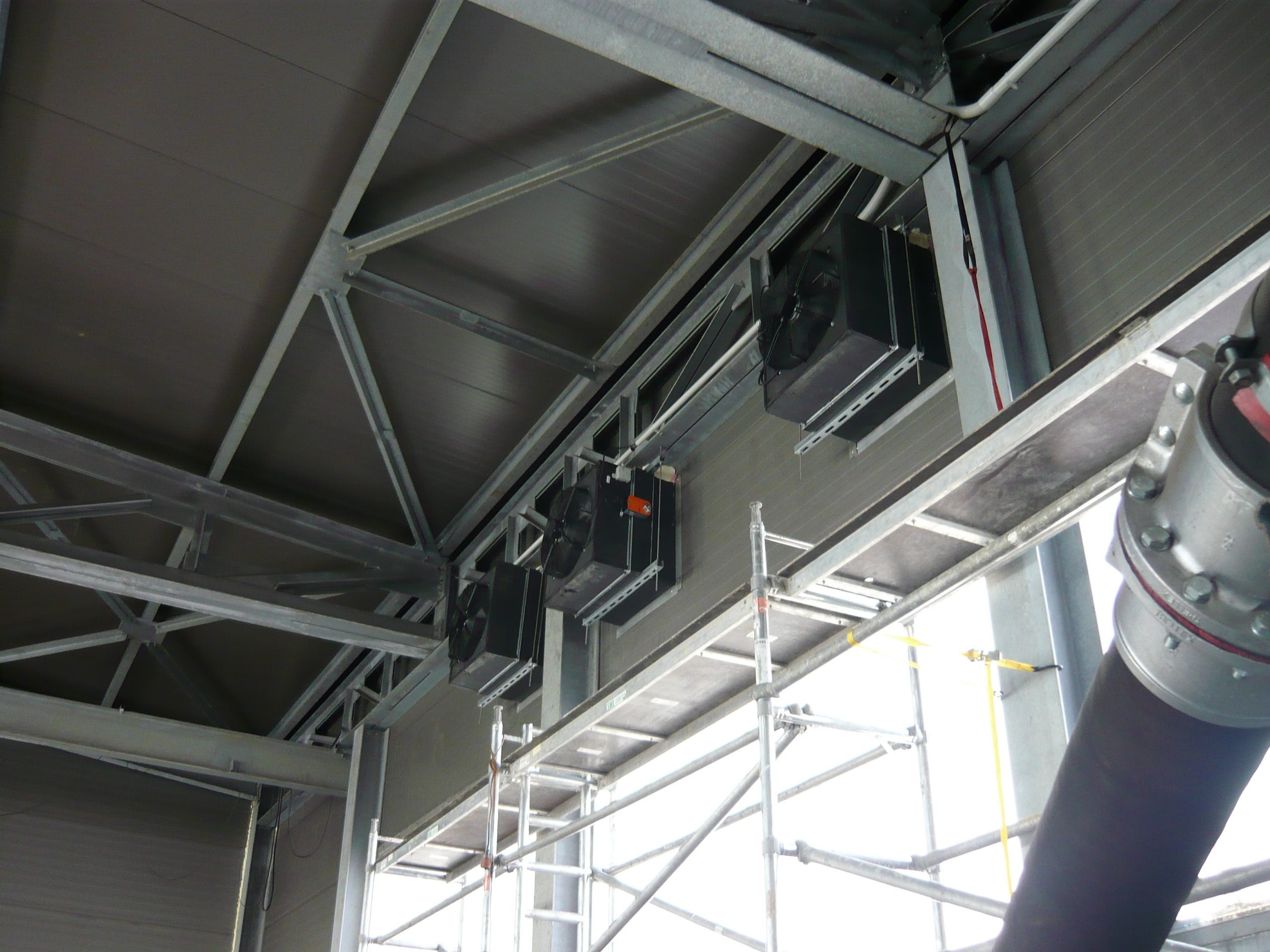

• Instalované jednotky: 5 Ks jednotek Kalorifer^® – 60 kW výměníky Cu/Cu (měď/měď) s ochranou Protect^®, teplotní spád 110/70 PN16; 5 Ks odtahových plynule regulovatelných ventilátorů STORM o maximálním vzduchovém výkonu 20.000 m³/h.
