Nízkoteplotní infrazářič Inframax EUCERK

  • technické specifikace
  • dokumentace
  • výhody produktu
  • reference

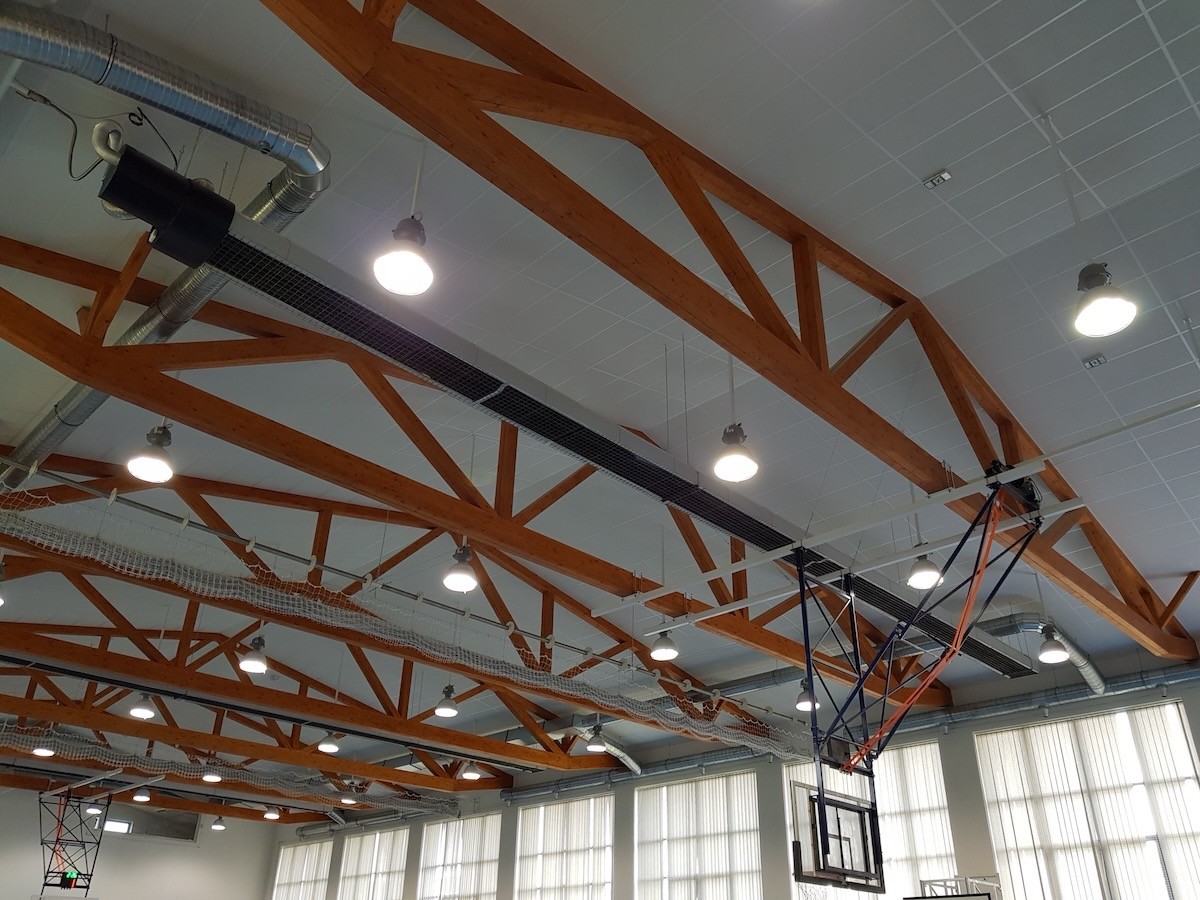

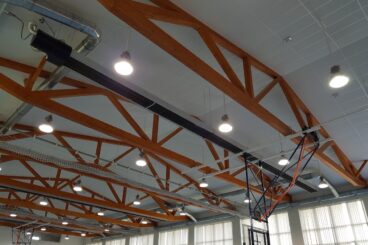

Efektivní řešení vytápění hal pomocí nízkoteplotního infrazářiče EUCERK, který patří mezi nejvyspělejší technologický výrobek ve své třídě. Výrobce Carlieuklima je globální dodavatel uceleného řešení topení hal pro nejnáročnější majitele průmyslových budov. Systém Inframax EUCERK je sálavý systém vhodný pro vytápění velkých a středně velkých průmyslových a komerčních prostor. Infrazářič je složený z vylepšených trubek z hliníkové oceli, které jsou připevněny ke stropu haly. Trubky jsou ohřívány na průměrnou teplotu mezi 150 a 250 °C, kdy vydávají infračervené paprsky, které ohřívají daný prostor bez vytváření víření vzduchu. Úžasných výsledků je také dosaženo díky konstantní cirkulaci spalin pomocí volně oběžného kola.



Carlieuklima přináší nekompromisní přístup ke kvalitě provedení a životnosti svých výrobků. Nízkoteplotní infrazářič EUCERK dosahuje požadovaných výkonů a splňuje očekávání, která má každý majitel haly. Celá vnitřní část, kde probíhá spalování a mohou zde vznikat kondenzáty, je vyrobena z vysoce odolné nerezové oceli. Srdce zářiče je vyrobeno odolně s vysokou ochranou.



Díky modulovanému výkonu přidává jednotka jen tolik výkonu, a spotřebuje jen malou část plynu, aby ohřál radiační trubici na nastavenou vysálanou úroveň – 150 až 250 °C. Je tak možné dosáhnout na nejnižší spotřebu plynu ve své třídě a možnou úsporu nákladů až o 70 %.



Sálavé pásy jsou vyrobeny z žáru a korozi odolného radiačního potrubí, které díky svému nekovovému povrchu s vysokým podílem černé barvy, sálá na vytápěnou plochu.



Třetí generace regulace a řízení umožňuje modulovat výkon sálavého tělesa a inteligentně řídit zařízení v rámci několika dalších sálavých pásů tak, abychom dosáhli vhodného vysálaného výkonu v závislosti na potřebě daného výkonu snímaného kulovým čidlem ve vytápěné oblasti. Řídicím rozumem je MAR regulace, která propojí jednotlivá tělesa v řídicím centru nainstalovaném v místní PC síti.

výhody Nízkoteplotní infrazářič Inframax EUCERK
  • možnost řízení spojité modulace regulací signály 0-10V (systémy Siemens, Honeywell, Sauter, Johnson Control a další systémy)
  • tradice, zkušenosti, garance udávaných parametrů a funkčnosti, instalace a prodej v Evropě, Rusku a Číně
  • variabilita uchycení radiačních těles; různé tvarové možnosti segmentů
  • vysoká kvalita zpracování; špičková technologie
  • alumizované žáruvzdorné radiační trubice
  • propracovaná centrální regulace s PC vizualizací
zobrazit všechny výhody >>
dokumenty a soubory ke stažení
Certifikát: Inframax EUCERK
Manuály: Manuál Inframax Eucerk
Katalogy: Produktový list - nízkoteplotní zářič Eucerk
Výkresy: Inframax EUCERK
EUCERK HE-JR HE
Kategorie II2H3P
Typ zařízení B22; B52
Jmenovitý tepelný příkon Max kW (Hs) 133,2 321,9
Min kW (Hs) 33 88,8
Jmenovitý tepelný příkon Max kW (Hi) 120 290
Min kW (Hi) 30 80
Tepelný výkon vydaný Max kW (Hs) 127 306,1
Min kW (Hs) 32,2 85,8
Tepelný výkon vydaný Max kW (Hi) 114,4 275,8
Min kW (Hi) 29 77,3
Účinnost spalování max. tepelný příkon % 95,3 95,1
min. tepelný příkon % 96,5 96,6
Typ hořáku Premix
Spotřeba plynu min/max
(15 °C – 1013 mbar)
G20 m³/h 3,17/12,70 8,47/30,69
G25 m³/h 3,69/14,77 9,85/35,67
G31 kg/h 2,33/9,32 6,21/22,53
Tlak napájení G20 mbar 20-50 20-100
G25 mbar 20/25-50 20/25-100
G31 mbar 37-50 37-100
Průměr plynové přípojky palce 1/2“ 1“1/4
Typ napájení V/Hz 400/50-60
Instalovaný elektrický výkon kW 1 2
Elektrický příkon A 3,2 4,6
Průměr odvodu spalin mm 120 150
Maximální délka odvodu spalin (*) m 5 8
Hmotnost jednotky (bez odvodu spalin) kg 63 144
Hmotnost rámu kg 29 42
Hmotnost krytu před klimatickými vlivy kg 12 18
Hmotnost celkem jednotka + rám + kryt kg 104 204
Průměr sálavých trubek mm 200 300

(*) Berte v úvahu, že každé koleno s úhlem 45° odpovídá rovné trubce o délce 1,5 metru.

  • možnost řízení spojité modulace regulací signály 0-10V (systémy Siemens, Honeywell, Sauter, Johnson Control a další systémy)
  • tradice, zkušenosti, garance udávaných parametrů a funkčnosti, instalace a prodej v Evropě, Rusku a Číně
  • variabilita uchycení radiačních těles; různé tvarové možnosti segmentů
  • vysoká kvalita zpracování; špičková technologie
  • alumizované žáruvzdorné radiační trubice
  • propracovaná centrální regulace s PC vizualizací
