Úsporné

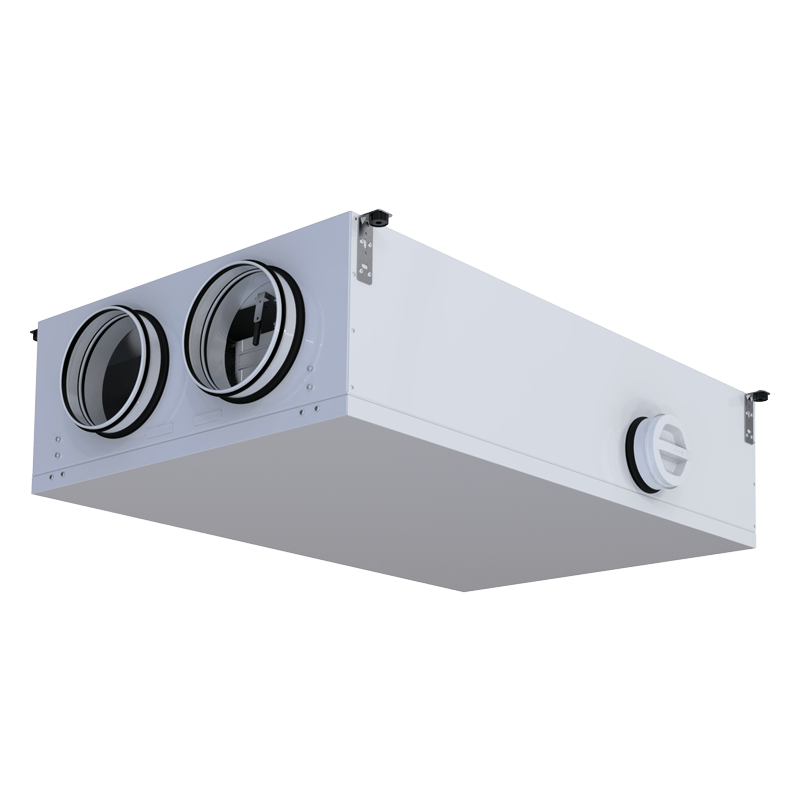

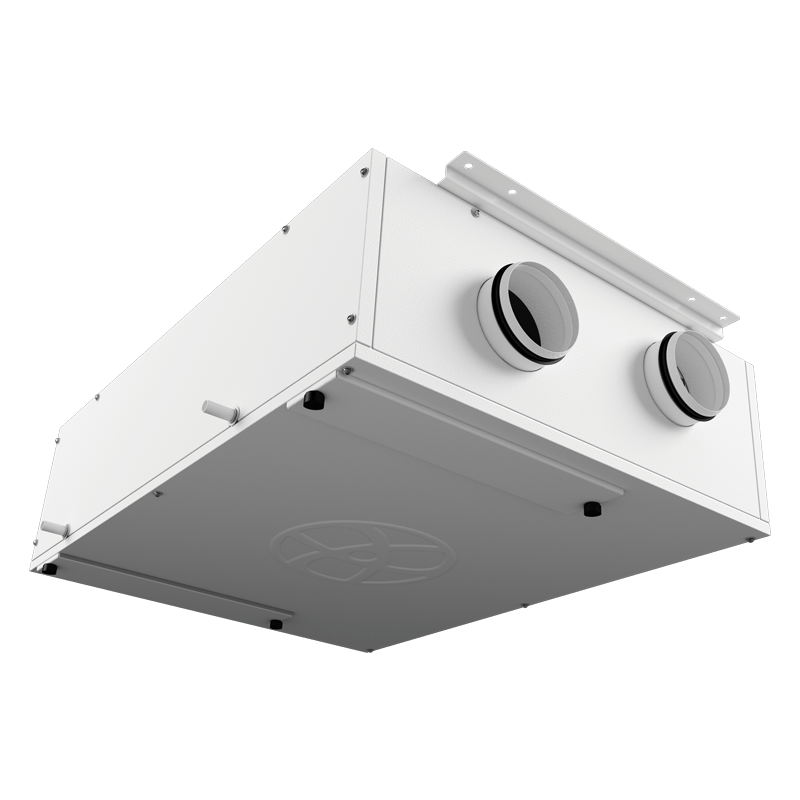

Podstropní rekuperační jednotky

Podstropní rekuperační jednotky jsou navrženy pro vestavbu do podhledů a stísněných prostor, kde je zásadní nízká konstrukční výška. Nabízejí řešení pro větrání bytových i komerčních objektů bez nároků na podlahovou plochu.

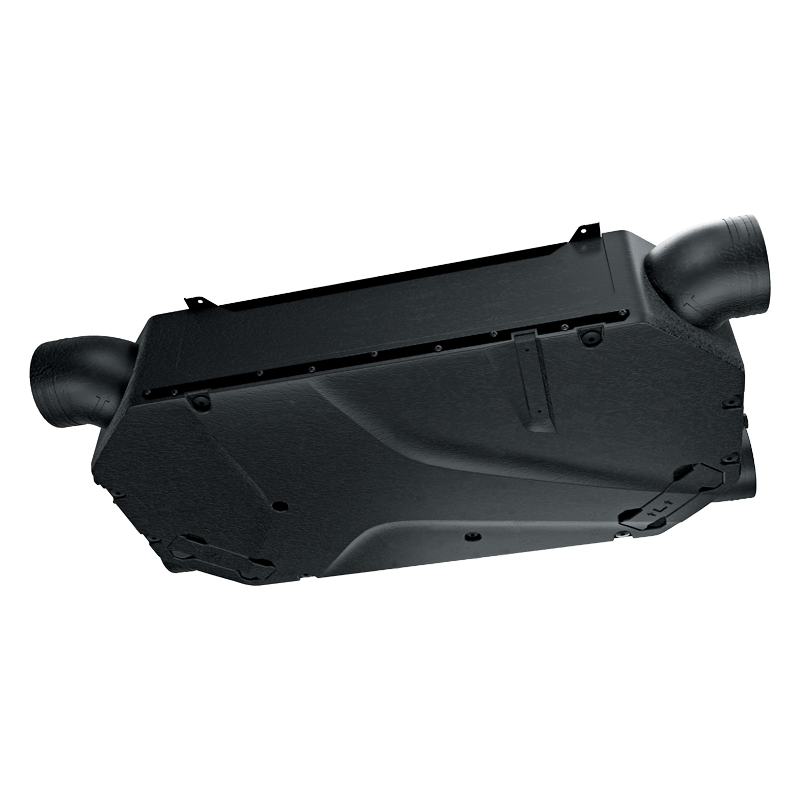

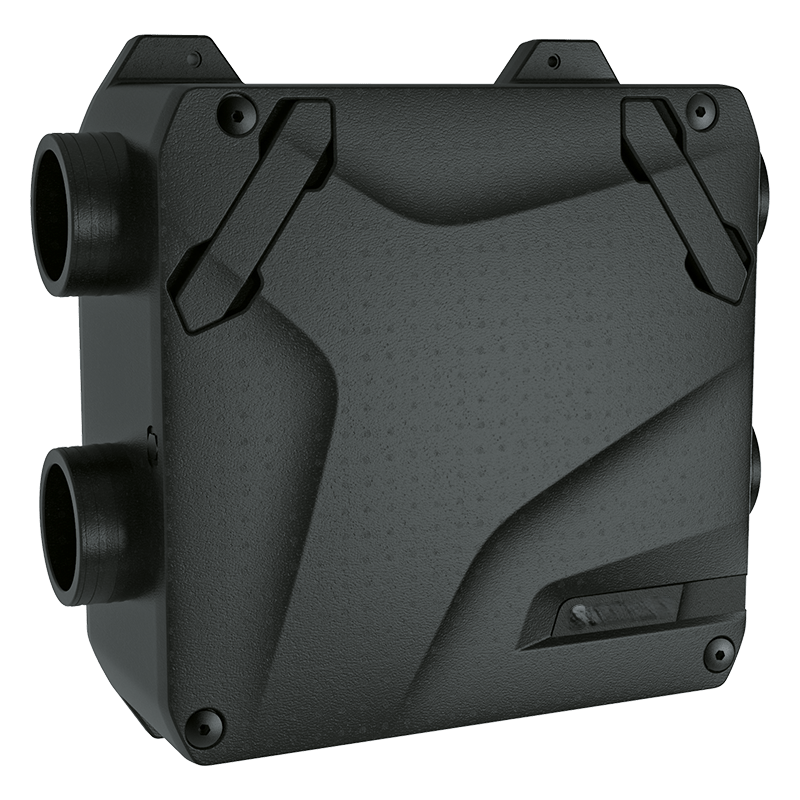

Konstrukční řešení využívá buď EPP skříně, nebo ocelové sendvičové panely s minerální izolací o tloušťce 20 až 40 mm. Nízký profil (od výšky 242 mm) umožňuje snadnou integraci do standardních podhledových konstrukcí.



Pro jednotky využíváme tři typy rekuperačních výměníků:

  • protiproudé výměníky s účinností zpětného získávání tepla až 94 %
  • rotační výměníky – nabízejí vysokou odolnost proti namrzání bez nutnosti předehřevu a přirozeně navrací vlhkost do objektu
  • entalpické výměníky – zajišťují současnou rekuperaci tepla i vlhkosti, udržují optimální mikroklima bez přesušování vzduchu a eliminují tvorbu kondenzátu v zimním období

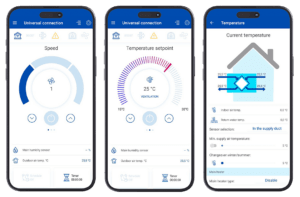

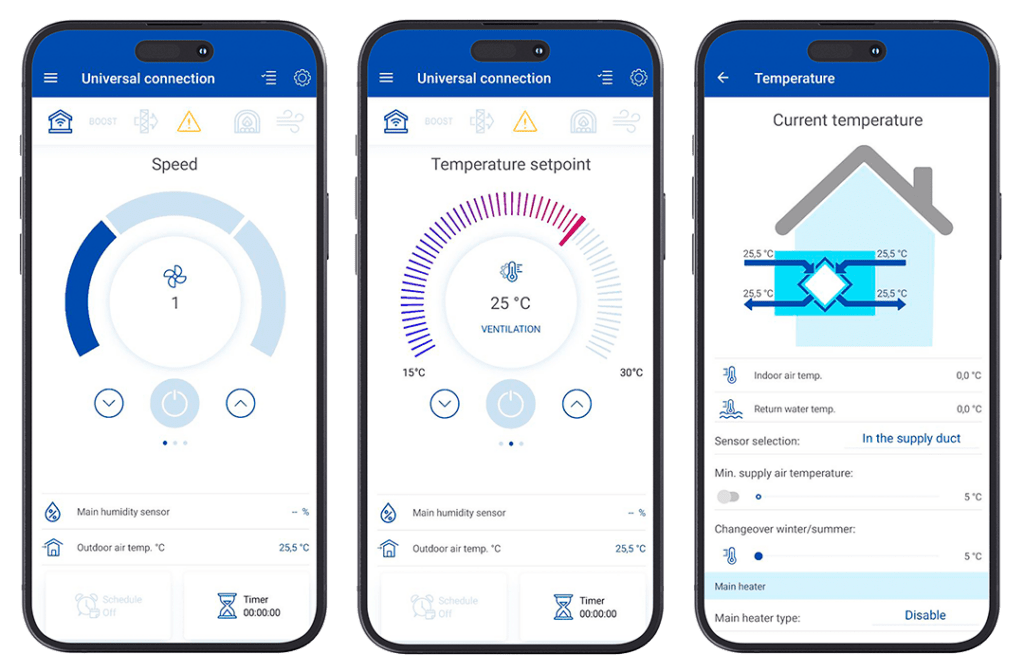

Jednotky pohánějí úsporné EC motory s možností funkce konstantního průtoku vzduchu (Constant Flow), která automaticky udržuje nastavený objem větrání bez ohledu na změnu tlaku v potrubní síti. Integrovaný automatický bypass umožňuje v létě přivádět chladnější venkovní vzduch mimo výměník. Řízení zajišťuje elektronická automatika s 4heat Wi-Fi modulem, podporou mobilní aplikace, protokoly Modbus RTU/TCP a možností napojení na BMS i senzory CO2, vlhkosti či VOC.



Řídicí systém nabízí pokročilé provozní funkce včetně týdenního časového plánu, režimu zvýšeného větrání (Boost) nebo krbového režimu, který úpravou tlaku brání úniku spalin do interiéru při přikládání. Pro usnadnění montáže do podhledů a přizpůsobení trati vzduchovodů jsou jednotky k dispozici v levém i pravém stranovém provedení.

Mám zájem o nabídku

Výhody zařízení

  • vzduchový výkon v rozsahu od 180 do 750 m³/h
  • provedení v lehkém EPP korpusu nebo v odolném ocelovém sendvičovém plášti
  • volba protiproudého, entalpického nebo rotačního výměníku podle potřeb objektu
  • integrovaný automatický bypass pro letní větrání
  • úsporné EC motory s možností funkce udržování konstantního průtoku vzduchu
  • dvoustupňová filtrace vzduchu (G4, ePM1 60% / F7 a vyšší třídy volitelně)
  • konektivita přes Wi-Fi, mobilní aplikaci, Modbus i řídicí systémy BMS
  • možnost integrovaných elektrických předehřevů a dohřevů pro provoz v mrazech.
  • Technická specifikace
  • Popis a výhody
  • Dokumentace
Hodnota
Průtok vzduchu 100 – 4 300 m³/h
Účinnost rekuperace tepla až 98 %
Hladina akustického tlaku (ve vzdálenosti 3 m) 24 – 46 dBA
Průměr připojovacích hrdel 125 / 160 / 200 / 250 / 315 / 400 mm
Typ rekuperačního výměníku Protiproudý deskový / Entalpický / Křížový hliníkový
Konstrukční provedení skříně Extrudovaný polypropylen (EPP) / Aluzinkový sendvič
Tloušťka tepelné a hlukové izolace 20 – 40 mm
Třída filtrace přívodního vzduchu G4 (standardně) / F7 (volitelně)
Třída filtrace odtahového vzduchu G4
Napájecí napětí 230 V AC / 400 V AC
Elektrický příkon (bez ohřevu) 45 – 2 226 W
Elektrický příkon (s integrovaným ohřevem) až 23,2 kW
Energetická třída (SEC) A+ / A / NRVU

Popis produktu

Podstropní rekuperační jednotky jsou navrženy pro vestavbu do podhledů a stísněných prostor, kde je zásadní nízká konstrukční výška. Nabízejí řešení pro větrání bytových i komerčních objektů bez nároků na podlahovou plochu.



Konstrukční řešení využívá buď EPP skříně, nebo ocelové sendvičové panely s minerální izolací o tloušťce 20 až 40 mm. Nízký profil (od výšky 242 mm) umožňuje snadnou integraci do standardních podhledových konstrukcí.



Pro jednotky využíváme tři typy rekuperačních výměníků:

  • protiproudé výměníky s účinností zpětného získávání tepla až 94 %
  • rotační výměníky – nabízejí vysokou odolnost proti namrzání bez nutnosti předehřevu a přirozeně navrací vlhkost do objektu
  • entalpické výměníky – zajišťují současnou rekuperaci tepla i vlhkosti, udržují optimální mikroklima bez přesušování vzduchu a eliminují tvorbu kondenzátu v zimním období



Jednotky pohánějí úsporné EC motory s možností funkce konstantního průtoku vzduchu (Constant Flow), která automaticky udržuje nastavený objem větrání bez ohledu na změnu tlaku v potrubní síti. Integrovaný automatický bypass umožňuje v létě přivádět chladnější venkovní vzduch mimo výměník. Řízení zajišťuje elektronická automatika s 4heat Wi-Fi modulem, podporou mobilní aplikace, protokoly Modbus RTU/TCP a možností napojení na BMS i senzory CO2, vlhkosti či VOC.



Řídicí systém nabízí pokročilé provozní funkce včetně týdenního časového plánu, režimu zvýšeného větrání (Boost) nebo krbového režimu, který úpravou tlaku brání úniku spalin do interiéru při přikládání. Pro usnadnění montáže do podhledů a přizpůsobení trati vzduchovodů jsou jednotky k dispozici v levém i pravém stranovém provedení.

Výhody produktu

  • vzduchový výkon v rozsahu od 180 do 750 m³/h
  • provedení v lehkém EPP korpusu nebo v odolném ocelovém sendvičovém plášti
  • volba protiproudého, entalpického nebo rotačního výměníku podle potřeb objektu
  • integrovaný automatický bypass pro letní větrání
  • úsporné EC motory s možností funkce udržování konstantního průtoku vzduchu
  • dvoustupňová filtrace vzduchu (G4, ePM1 60% / F7 a vyšší třídy volitelně)
  • konektivita přes Wi-Fi, mobilní aplikaci, Modbus i řídicí systémy BMS
  • možnost integrovaných elektrických předehřevů a dohřevů pro provoz v mrazech.
Katalogy: Katalog centrálních systémů větrání s rekuperací
