Modelové ukázky typických instalací II – tmavé infrazářiče

Jednotky tmavých infrazářičů INFRAMAX umožňují různé varianty řešení odtahu spalin a sání vzduchu. Jednotlivé rozměry potrubí a další příslušenství vždy závisí na typu použitého infrazářiče a dispozic místa instalace. Při návrhu spalinové cesty je nutné plnit platné normy týkající se vyústění spalin, např. ČSN 73 4201 Komíny a kouřovody. Pro zářiče INFRAMAX se používá potrubí s ø 100 mm. Maximální délky potrubí jsou uvedeny v manuálu a jsou závislé na použitém průměru potrubí.

Odtah spalin pro zářiče INFRAMAX MSU a MSC

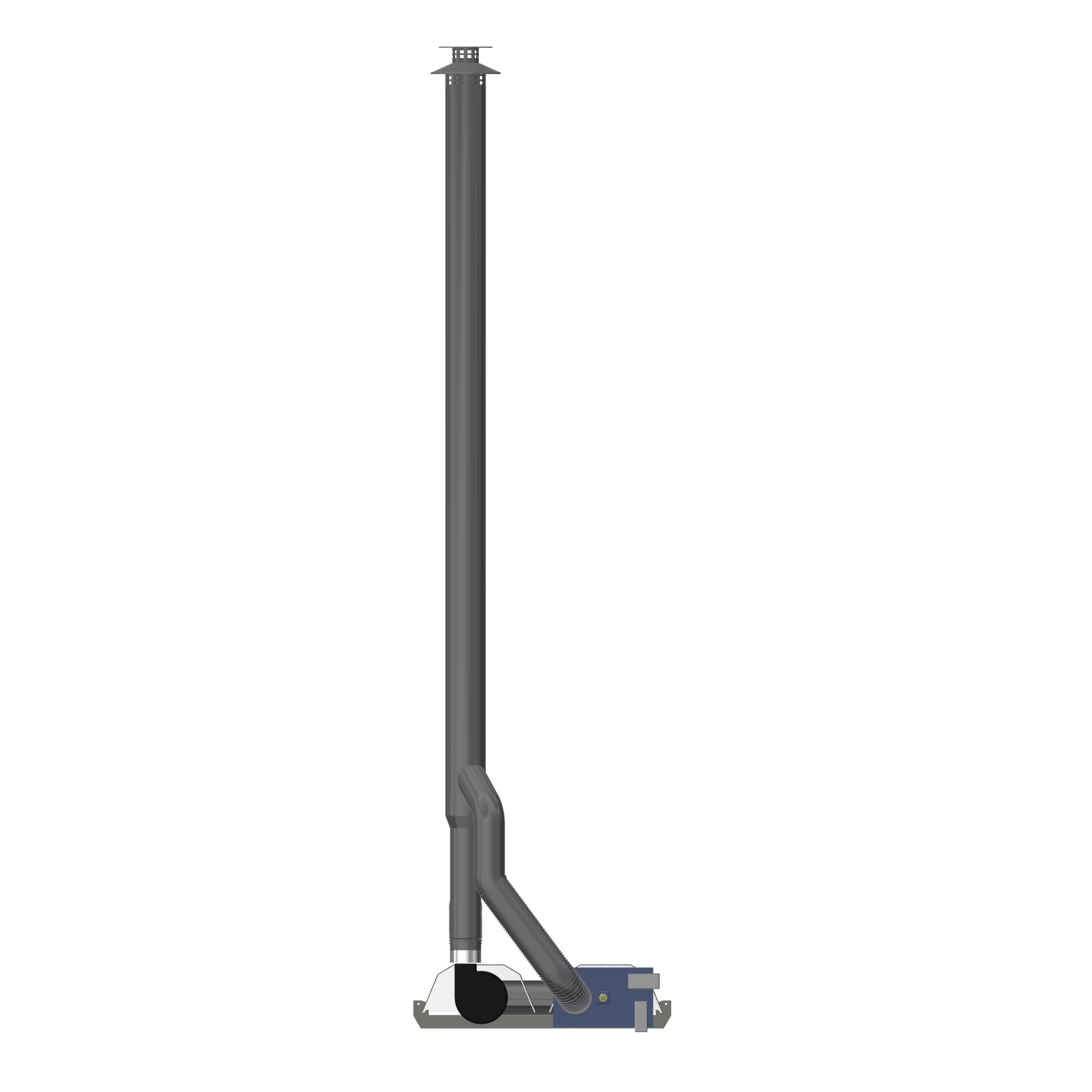

Koaxiální odkouření přes střechu (typ C)

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSU nebo MSC
• závěsný systém
• flexi trubka sání 600 mm
• flexi trubka odtah spalin 600 mm
• T-kus
• koaxiální slučovač 1000 mm
• koaxiální trubka 1000 mm
• koaxiální komínová hlavice

Dělené odkouření přes střechu (typ C)

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSU nebo MSC
• závěsný systém
• flexi trubka sání 600 mm
• flexi trubka odtah spalin 600 mm
• T-kus
• 2× trubka 2000 mm
• 2× komínová hlavice

Odkouření přes střechu, sání z haly (typ B)

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSU nebo MSC
• závěsný systém
• flexi trubka odtah spalin 600 mm
• T-kus
• trubka 2000 mm
• komínová hlavice

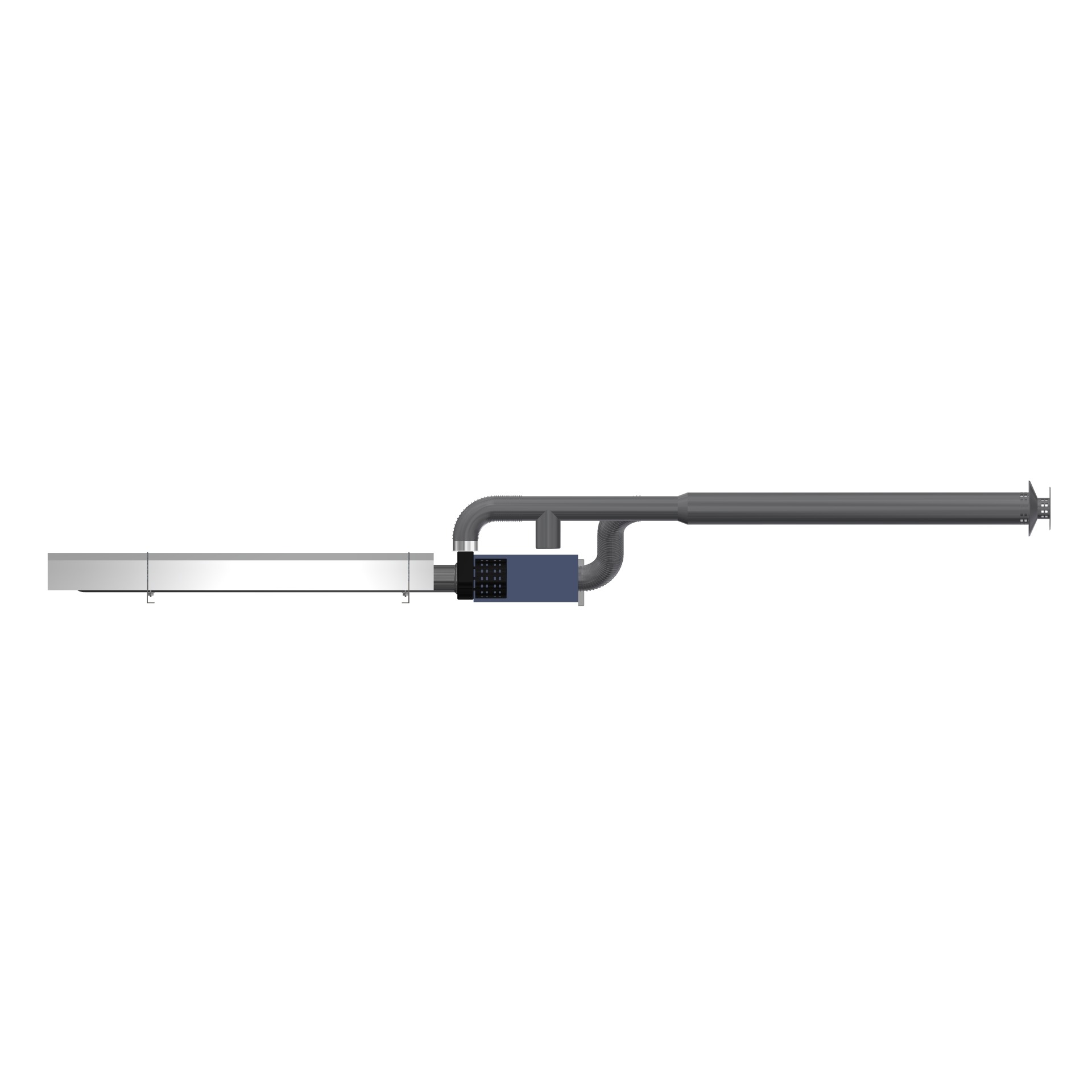

Koaxiální odkouření přes zeď (typ C)

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSU nebo MSC
• závěsný systém
• flexi trubka sání 600 mm
• flexi trubka odtah spalin 600 mm
• T-kus
• trubka 500 mm
• koaxiální slučovač 1000 mm
• koaxiální trubka 1000 mm
• koaxiální komínová hlavice



Dělené odkouření přes zeď (typ C)

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSU nebo MSC
• závěsný systém
• flexi trubka sání 600 mm
• flexi trubka odtah spalin 600 mm
• T-kus
• trubka 500 mm
• 2× trubka 1000 mm
• 2× trubka 1000 mm s protivětrnou koncovkou

Odkouření přes zeď, sání z haly (typ B)

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSU nebo MSC
• závěsný systém
• flexi trubka odtah spalin 600 mm
• T-kus
• trubka 2000 mm
• trubka 1000 mm s protivětrnou koncovkou

Odtah spalin pro zářiče INFRAMAX MSM (tzv. „íčko“)

Odkouření i sání vzduchu přes strop

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSM
• závěsný systém
• flexi trubka sání 600 mm
• flexi trubka odtah spalin 600 mm
• T-kus
• 2× trubka 2000 mm
• 2× komínová hlavice

Odkouření přes střechu, sání přes zeď

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSM
• závěsný systém
• flexi trubka odtah spalin 600 mm
• T-kus
• 2x trubka 2000 mm
• komínová hlavice
• trubka 1000 mm s protivětrnou koncovkou

Odkouření přes střechu, sání z haly

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSM
• závěsný systém
• flexi trubka odtah spalin 600 mm
• T-kus
• trubka 2000 mm
• komínová hlavice



Odkouření přes zeď, sání z haly

Potřebné komponenty pro instalaci:

• plynový zářič INFRAMAX MSM
• závěsný systém
• flexi trubka odtah spalin 600 mm
• T-kus
• trubka 2000 mm
• trubka 1000 mm s protivětrnou koncovkou
